Tip na 3D tisk: Funkční RC model stíhacího letounu Messerschmitt Bf 109 H/F

Propracované, plně letuschopné, rádiem řízené modely Štěpána Dokoupila už jsme připomínali, zájemce o historii celého projektu 3DLabPrint jistě zaujme i loňský rozhovor. Autor se nyní pochlubil s novým, ještě propracovanějším stíhacím strojem z druhé světové války – tentokrát našel předlohu v německé Luftwaffe.

Proslulá německá stíhačka Messerschmitt Bf 109 se zrodila už ve 30. letech minulého století v bavorských závodech konstruktéra a průmyslníka Willyho Messerschmitta. Podle některých zdrojů jde – i s ohledem na pozdější masivní válečné nasazení na bojištích druhé světové války – o historicky vůbec nejvyráběnější typ letadla. V různých variantách mělo z montážních linek sjet až 35 000 kusů Bf 109.

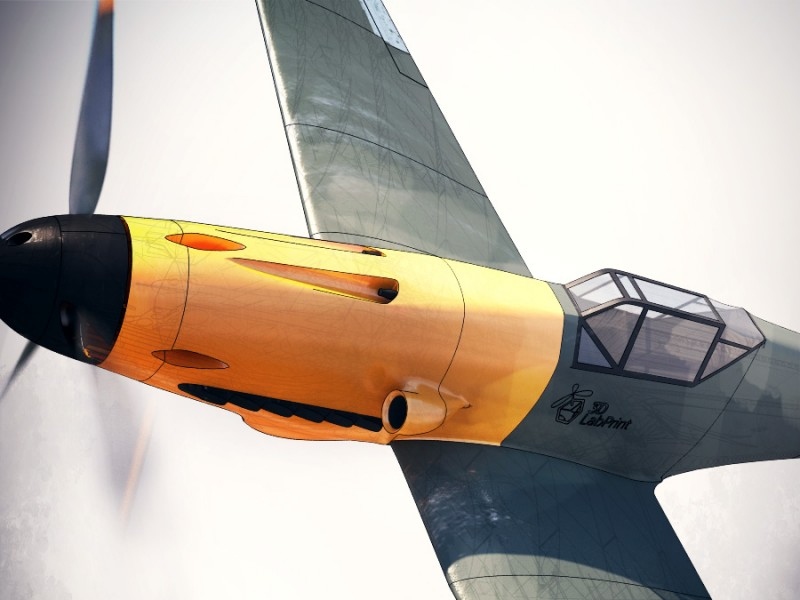

Messerschmitt Bf 109 vyniká charakteristickou barevnou přídí i tvarem zasklení pilotovy kabiny (obr.: 3DLabPrint)

Messerschmitt Bf 109 charakterizovala barevná příď i tvar zasklení pilotovy kabiny (obr.: 3DLabPrint)

RC model v měřítku 1 : 12 o délce 771 mm vychází z verzí Bf 109 F (rozpětí 890 mm) a H (zvětšené rozpětí 1032 mm). Jako obvykle je kompletně vytisknutelný na běžných stolních FFF/FDM tiskárnách. Samozřejmě kromě elektroniky, pokud se rozhodnete stavět funkční letoun. Hmotnost vytištěných dílů je 410 gramů – i zde vynikne autorův propracovaný návrh tenkostěnné konstrukce s vnitřními zpevňujícími nosníky. RC model si poradí i s rychlostí 150 kilometrů za hodinu.

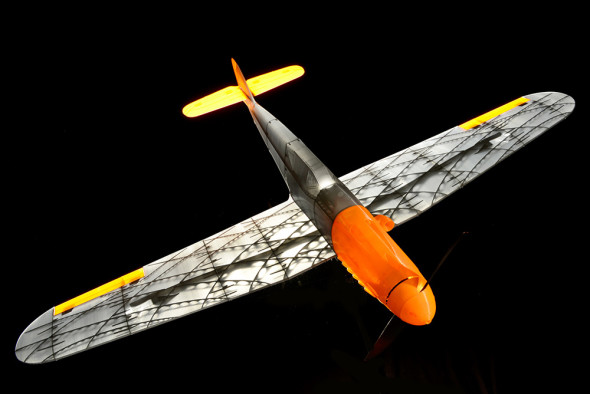

RC modely Štěpána Dokoupila vsází na odlehčenou konstrukci zesílenou vnitřními nosníky (foto: 3DLabPrint)

RC modely Štěpána Dokoupila sází na odlehčenou konstrukci zesílenou protínajícími se vnitřními nosníky (foto: 3DLabPrint)

Me 109 v akci:



Model si lze tradičně zakoupit na stránkách autora za 20 dolarů. Zájemci dostanou nejen STL modely, ale také připravené tiskové kódy pro vybrané tiskárny, profily pro nastavení aplikací Cura či Simplify3D, bohatou nápovědu ke stavbě v PDF i formou videí a také podklad pro výrobu samolepek, rozhodnou-li se o výrobu modelu včetně historické kamufláže německé armády. Volitelným příslušenstvím jsou díly pro větší horizontální stabilizátor či konverze pro přistávací podvozek.

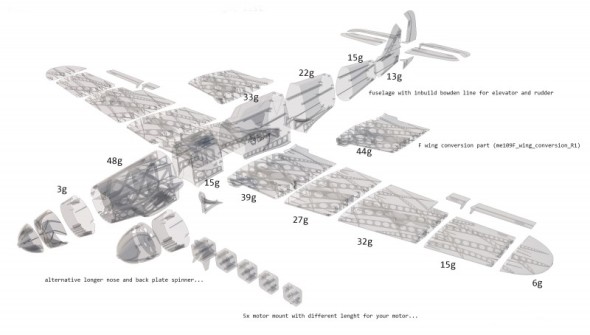

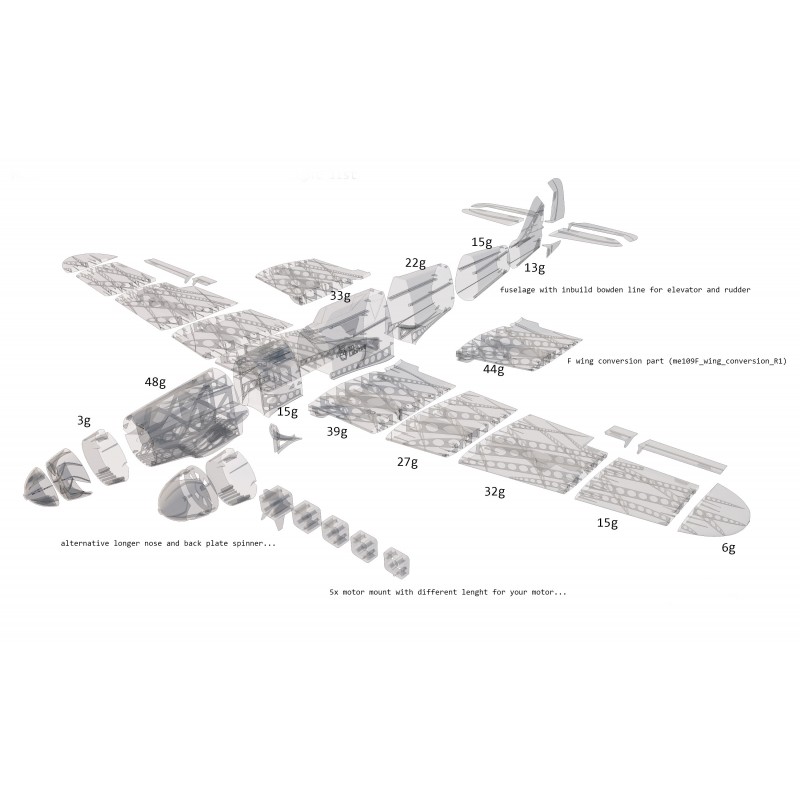

Jednotlivé části letounu lze vytisknout na běžné stolní 3D tiskárně a spojit lepidlem (obr.: 3DLabPrint)

Jednotlivé části letounu lze vytisknout na běžné stolní 3D tiskárně a pevně spojit lepidlem (obr.: 3DLabPrint)

Zkušení modeláři, zájemci o věrné ztvárnění stíhacího stroje, si mohou připravit i historickou bojovou kamufláž (foto: 3DLabPrint)

Zkušení modeláři, zájemci o věrné ztvárnění stíhacího stroje, si mohou zhotovit i historickou bojovou kamufláž (foto: 3DLabPrint)
