Netfabb 7: Příprava modelů na 3D tisk pro náročné uživatele (pokračování recenze)

Profesionálové využívající 3D tisku v podnikovém prostředí, které nepřeje zbytečným prostojům ani vícepracím, si často nevystačí s běžnými aplikacemi pro přípravu tiskových dat. Převody složitých 3D CAD modelů a sestav do bezchybných STL či tiskových souborů pro aditivní výrobu – s možností pokročilé analýzy a automatických i ručních oprav – zde hrají klíčovou roli. Nahlédli jsme proto pod pokličku jedné z nejznámějších aplikací v této oblasti a o zkušenosti se sedmou verzí Netfabbu se s vámi rádi podělíme.

Kapitoly:

  1. Vlastnosti aplikace; import 3D CAD modelů; operace s prostorovými daty a modely; analýzy a úpravy povrchové sítě
  2. Automatické a ruční úpravy; generování podpor; uživatelské rozhraní; hodnocení redakce

Pokročilé možnosti automatických i ručních úprav

Zaslouží-li si některá oblast Netfabbu zvláštní pozornost, jde o opravování modelů s chybami. Nespočetné zástupy uživatelů by nejspíš dokázaly květnatě povyprávět, jak jim právě tyto funkce vytrhly trn z paty, když se jim nedařilo nachystat problematický model k tisku. Nakonec, zcela automatickou opravu modelu s využitím technologií od Netfabbu si můžete vyzkoušet sami a bezplatně prostřednictvím cloudové služby provozované na serverech Microsoftu (model nahrajete, počkáte na opravu a poté stáhnete). Z vlastních zkušeností můžeme potvrdit, že u velkého množství modelů, které při přípravě tisku vykazovaly chyby či nechtěné deformace způsobené třeba špatnou orientací povrchových trojúhelníků nebo nepřesným uzavřením povrchu, už sama automatická oprava dokázala vyřešit vše podstatné.

Rychlé vizuální srovnání povrchů původního a automaticky opraveného modelu

Rychlé vizuální srovnání povrchů původního a automaticky opraveného modelu (model: Nefertiti, autoři: Jan Nikolai Nelles, Nora Al-Badri)

Pokud se ale nespokojíte s automatickým či poloautomatickým postupem, můžete se pustit do ručních úprav – doslova trojúhelník po trojúhelníku. Vyhladit sešitá místa, odstranit nežádoucí přesahy u okrajů, vytlačit povrch v daném směru a vzdálenosti, připravit na povrchu reliéfy či zahloubení atd.

Model si můžete snadno rozdělit na více částí nejen dělicí rovinou, ale také polygony. Na obrázku parametricky zadané čepy usnadňující následné spojení (je však třeba pamatovat na minimální doporučený odstup styčných povrchů dle použité metody 3D tisku)

Model si můžete snadno rozdělit na více částí nejen dělicí rovinou, ale také polygony. Na obrázku parametricky zadané čepy usnadňující následné spojení. Je však třeba pamatovat na minimální doporučený odstup styčných povrchů dle použité metody 3D tisku, aby pro kompletaci nebylo nutné následné opracovávání

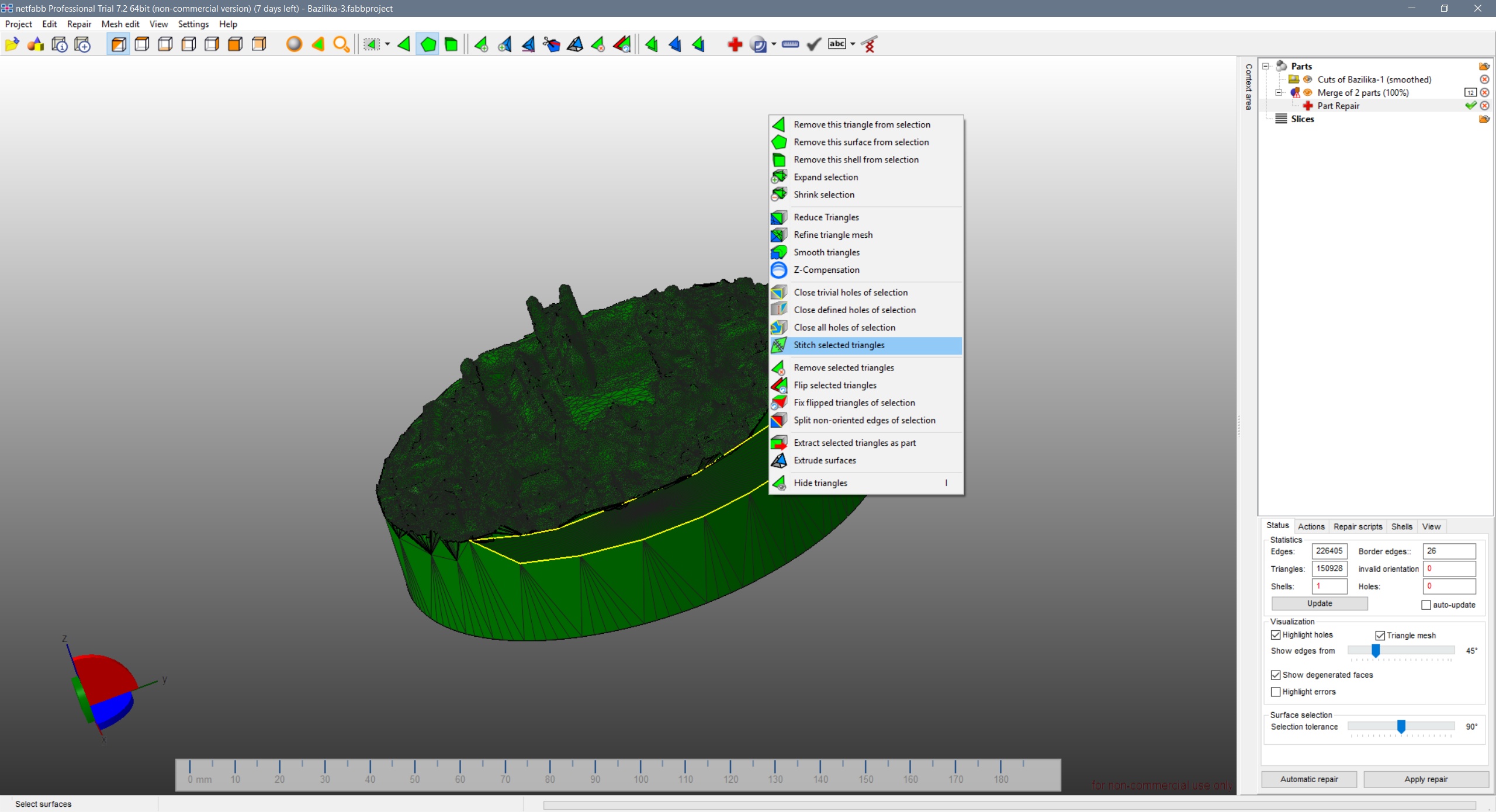

Velmi praktickou funkcí je sešívání nespojitých povrchů

Velmi praktickou funkcí je i sešívání nespojitých povrchů s nežádoucími otvory

Podpory tvarově složitých modelů

Netfabb myslí při generování podpor na různé technologie 3D tisku – na podpůrné konstrukce při DLP tisku i pokročilé podpory vhodné pro ryze průmyslové metody. Tvorba podpor je jedním z volitelných modulů a autoři v rámci něj připravili velké množství možností i pro ty nejnáročnější uživatele. Generování podpor lze řešit automaticky, ručně, případně s využitím vlastních skriptů definujících požadovaný tvar a skladbu.

Ukázka nabídky různých typů dočasných podpor

Ukázka různých typů dočasných podpor (obr.: Netfabb)

Uživatelské rozhraní pro kované techniky

A jaké jsou naše uživatelské zkušenosti s prostředím aplikace? Na své si přijdou zejména technicky založení 3D tiskaři, uživatelské prostředí trochu postrádá moderní přímočarost a je nutné si chvíli zvykat na jeho zákoutí a vlastní logiku. Možná se to výhledově změní se začleněním Netfabbu pod Autodesk, jehož vývojáři jsou známi řadou intuitivních aplikačních prostředí. U úpravy povrchů také zapomeňte na nějaké ladnější virtuální sochání, aplikace je přeci jen uzpůsobena hlavně pro opravy a úpravy technických modelů. U řady velmi složitých výpočtů (například transformace povrchů o milionech elementů) se také musíte obrnit trpělivostí nad delšími výpočty, které i po stornování občas bohužel pokračují tvrdošíjně dál (bez šance aplikaci probudit). Z celkového pohledu ale nejde o zásadní překážky, které by bránily využití aplikace v náročných podmínkách, zejména po zaškolení uživatele.

Hodnocení redakce:

Netfabb 7 Professional nabízí obrovský záběr velmi pokročilých funkcí pro import, kontrolu, opravu i přípravu modelů určených pro 3D tisk. Najde si uplatnění v provozech, kde potřebují převádět i ty nejsložitější modely a sestavy z rozšířených CAD řešení pro potřeby aditivní výroby.

+ Spolehlivá automatická oprava 3D modelů, možnosti manuálních úprav.

+ Nabídka širokého množství formátů pro import i export 3D dat.

+ Rychlá a přesná vizualizace i u velmi složitých modelů.

+ Pokročilé funkce vhodné pro podnikové nasazení.

+ Podpora více metod aditivní výroby a zázemí české technické podpory.

– Ne vždy zcela intuitivní uživatelské prostředí.

– Občasné zahlcení aplikace u velmi složitých výpočtů.

– Vyšší cena zohledňující počet funkcí i zacílení na podnikovou sféru.




Poděkování: Licenci pro testování poskytla společnost 3Dwiser, autorizovaný dodavatel řešení Netfabb 7 Professional a Enterprise pro Českou republiku.
