Novinky od českých vývojářů #2: Nová elektronika Cheaptronic V2 (nejen) pro 3D tiskárny míří do předprodeje

Cheaptronic je elektronická deska určená na řízení tříosých zařízení pomocí krokových motorů. Primárně je určena pro 3D tiskárny, obsahuje proto některé specifické periferie, jako jsou analogové vstupy na měření teploty a podobně. Je však navržena tak, aby s ní bylo možné řídit i menší frézky, routery, laserové gravírovačky apod.

Za návrhem a výrobou desky Cheaptronic stojí Michal Dyntar, vývojář 3D tiskáren Poseidon a Neos a provozovatel RepRap Obchodu, kterého jsme na našem portálu zpovídali vloni na jaře. Nová verze elektroniky, opět podporující oblíbený firmware reprapových 3D tiskáren Marlin, je vyráběna v Česku a bude za 2699 korun dostupná od května.

Cheaptronic V2 obsahuje:

  • napájení 12–40 V, takže je možné provozovat výkonnější komponenty,
  • 6 patic pro drivery a výstupy pro externí budiče, lze připojit silnější motory (4 drivery DRV8825 jsou součástí balení),
  • 5 analogových a 8 digitálních vstupů s ochranou proti přepětí,
  • 3 výstupy pro další příslušenství (větráček, světlo, laser apod.),
  • 2 konektory pro připojení LCD se čtečkou SD karet,
  • 4 výkonové výstupy 20 A
  • UART konektor a připojení k PC přes USB.

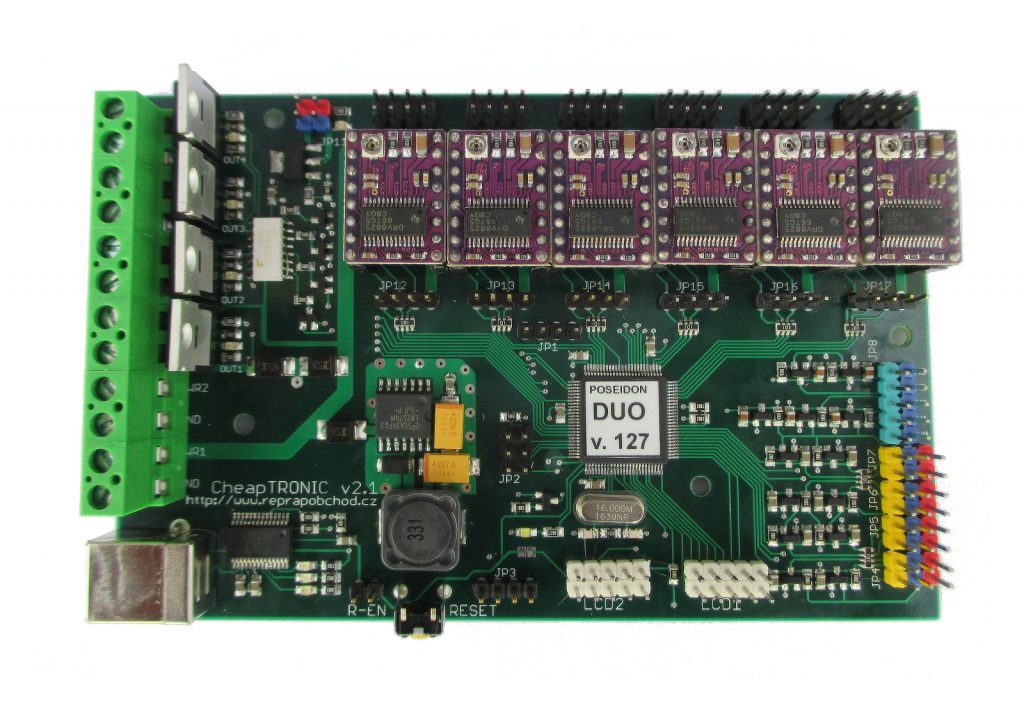

Cheaptronic V2 si poradí s řízením 3D tiskáren, frézek i gravírovaček (foto: Michal Dyntar)

U 3D tiskáren Poseidon nahradí Cheaptronic V2 tradiční, ale již překonanou kombinaci Ramps + Arduino, která v dlouhodobém provozu trpí poruchami a nedostatečným výkonem pro modernější komponenty. Využít nové elektroniky ale budou moci také uživatelé dalších stavebnic.
