Fusion 360 se přiučil od Meshmixeru – umí upravovat modely (nejen) pro 3D tisk tvořené povrchovou sítí

Sdílejte tento článek na Twitteru
29. 7. 2016, napsal | 3 komentáře

Stále populárnější aplikace Autodesk Fusion 360, kterou mohou kutilové, inovátoři, studenti či začínající projektové týmy získat bezplatně, s červencovou aktualizací notně posílila své schopnosti z pohledu 3D tiskařů. Umí totiž přímo pracovat s povrchovými modely, upravovat je, slučovat, opravovat nebo třeba přepočítávat jejich povrchovou síť.

O zajímavých akvizicích i vlastních produktech Autodesku jsme zde na portálu 3D-tisk.cz psali nejednou. Oblastmi počítačem podporovaného navrhování, skenování i 3D tisku se totiž prolínají stále hmatatelněji. Co víc, původně různě zaměřené aplikace se začínají učit jedna od druhé. Fusion 360, který dnes v jednom prostředí zvládá 3D navrhování výrobku, jeho testování, podporu výroby i týmové spolupráce se správou v cloudovém prostředí, se pravidelně rozšiřuje o nové možnosti. Nejnovější sada funkcí – Mesh Workspace – potěší všechny uživatele, kteří se kvůli úpravám povrchových 3D modelů ve formátech STL a OBJ (vytvořených 3D modelováním i skenováním) museli přepínat do externí aplikace. Mnohé úpravy totiž zvládnou přímo ve Fusionu 360.

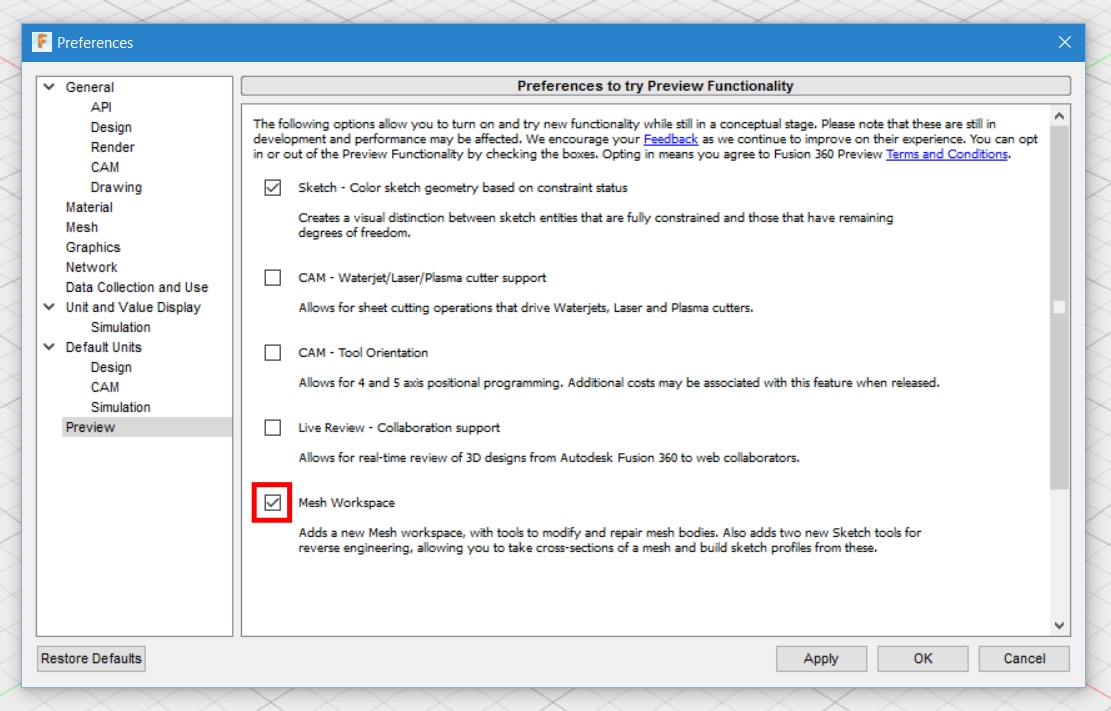

Po instalaci červencové aktualizace, která všem registrovaným uživatelům dorazí automaticky a nainstaluje se po dalším spuštění aplikace, je třeba nejprve povolit nové rozhraní Mesh Workspace v nastaveních. Je stále ve fázi veřejného testování

Po instalaci červencové aktualizace, která všem registrovaným uživatelům dorazí automaticky a nainstaluje se po dalším spuštění aplikace, je třeba nejprve povolit nové rozhraní Mesh Workspace v nastaveních. Je stále ve fázi veřejného testování

Sama nová lišta s nástroji už dává tušit, co že s 3D modely tvořenými povrchovou sítí trojúhelníků budete moci provádět – a to ještě při úpravách přibudou dílčí nastavení

Sama nová lišta s nástroji už dává tušit, co že s 3D modely tvořenými povrchovou sítí trojúhelníků budete moci provádět – a to ještě při úpravách přibudou dílčí nastavení

Vše začíná vložením povrchového 3D modelu, který lze umístit do požadované polohy v prostoru s daným zvětšením, vycentrováním či třeba v kontaktu s podložkou. Z mnoha funkcí, jejichž názorné animované ukázky shrnuje přehled na blogu tvůrců (anglicky), vyberme alespoň:

  • opravy a úpravy povrchové sítě modelu s funkcemi Remesh (přesíťování dle zadaných pravidel), Reduce (snížení počtu trojúhelníků u příliš komplexních modelů), Erase and Fill (mazání částí sítě s automatickým uzavřením povrchu jeho doplněním),
  • řízené přepočítání povrchové sítě s funkcí Rebuild as Solid, které se hodí třeba u modelů s nežádoucími otvory v povrchu (nelze je pak 3D tisknout) či nevhodně strukturovanou sítí trojúhelníků,
  • spojování více povrchových 3D modelů s nástrojem Merge, vhodné například při slučování samostatných prvků s hlavním modelem,
  • skicování podle povrchových modelů s nástrojem Create Mesh Section, který umožní vytvořit obrys řezu využitelný pro další práci, třeba při 3D modelování.

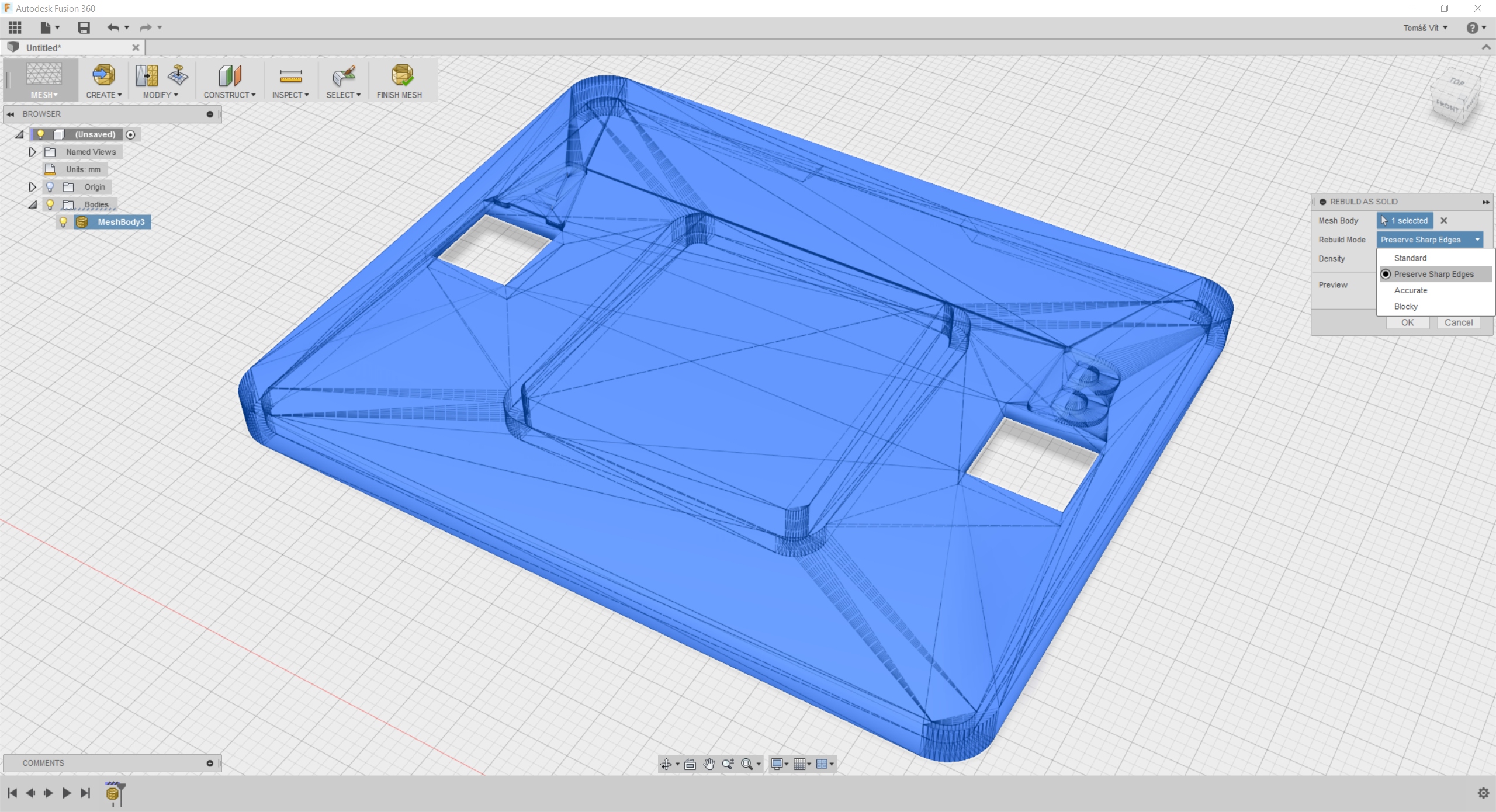

Povrchovou síť 3D modelu importovaného do prostředí Fusion 360 můžete snadno přepočítat dle vybraných pravidel…

Povrchovou síť 3D modelu importovaného do prostředí Fusion 360 můžete snadno přepočítat dle vybraných pravidel…

Třeba do sítě s pravidelným rozvržením uzlů (náhledový 3D model: Tom's BBC micro:bit Shell V1, thingiverse.com/thing:1692680)

Třeba do sítě s pravidelným rozvržením uzlů (náhledový 3D model: Tom’s BBC micro:bit Shell V1, thingiverse.com/thing:1692680)

Fusion 360 v nejnovější aktualizaci přináší i četná další vylepšení – od německého jazykového prostředí přes snazší změnu velikosti skic, kusovníky a šablony u 2D výkresů až po opravy chyb hlášených uživateli na různých platformách. S ohledem na široké možnosti i dostupnost aplikace Fusion 360 můžeme tento pokročilý nástroj doporučit k vyzkoušením všem alespoň středně pokročilým 3D modelářům a 3D tiskařům (o konstruktérech samozřejmě ani nemluvě).
